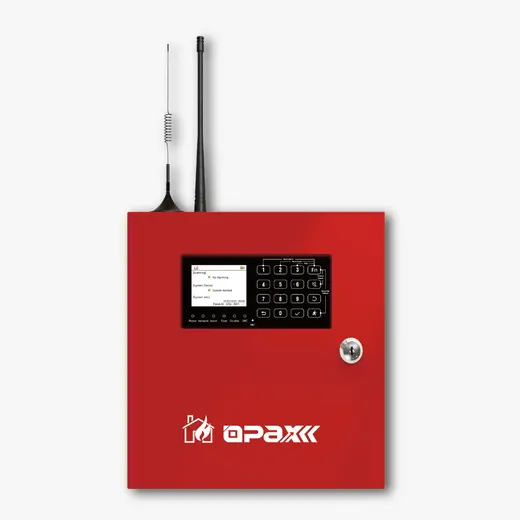

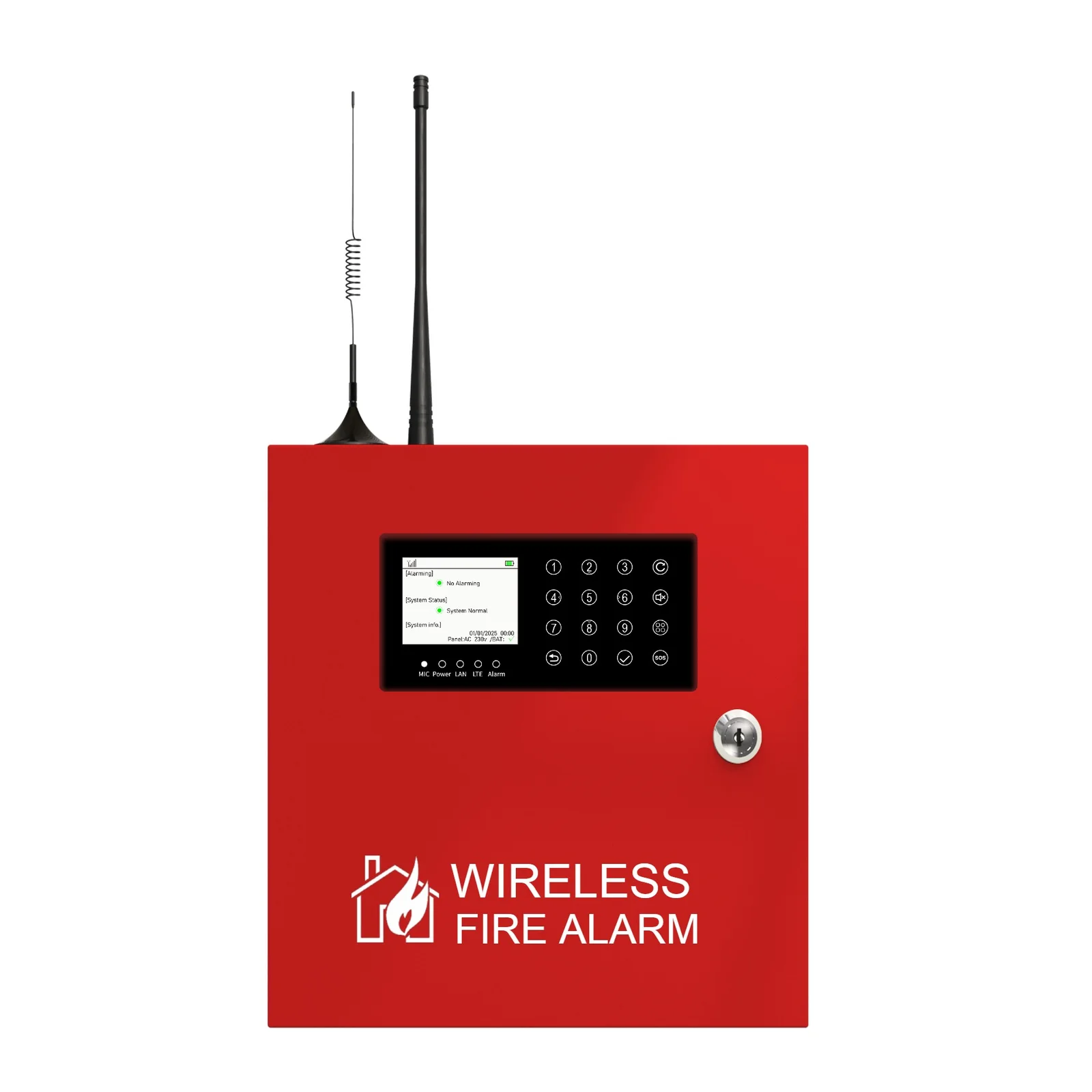

OPAX-WF868-4G-LAN Adresli Kablosuz Yangın Alarm Kontrol Paneli (868mhz) EN-54 Sertifikalı

868 MHz Kablosuz Çift Yönlü Haberleşme 4G LTE + LAN OPAX Pro App EN 54-2 / 17 / 18 / 25

OPAX-WF868-4G-LAN 868 MHz 4G LTE + LAN Adresli Kablosuz Yangın Alarm Paneli

Kablolama yükünü azaltan, sahadaki cihazların durumunu takip eden ve yangın senaryolarını tek merkezden yöneten yeni nesil profesyonel yangın alarm altyapısı

OPAX-WF868-4G-LAN, klasik yangın alarm sistemlerinin temel kontrol fonksiyonlarını gelişmiş 868 MHz çift yönlü kablosuz haberleşme, LAN + 4G LTE iletişim altyapısı, OPAX Pro mobil uygulama ve programlanabilir alarm senaryoları ile bir araya getirir. Panel; dedektörlerden sirenlere, manuel yangın ihbar butonlarından repeater ve I/O modüllerine kadar tüm sistem bileşenlerinin merkezi yönetim noktası olarak çalışır.

Sistem yalnızca bir yangın alarmını algılamakla kalmaz; alarmın hangi bölgeden geldiğinin belirlenmesi, ilgili sirenlerin devreye alınması, röle çıkışlarının tetiklenmesi, harici sistemlerle otomasyon kurulması ve olay bilgilerinin uzaktan takip edilmesi gibi işlemlerin aynı altyapı üzerinden yönetilmesine yardımcı olur. Bu yapı özellikle depo, fabrika, otel, okul, ticari bina, ofis, kampüs ve geniş hacimli projelerde daha esnek bir yangın algılama mimarisi kurulmasını sağlar.

999

Kablosuz Bölge

4

Kablolu Bölge

4

Dahili Röle

2000

Olay Kaydı

Alarmı Algıla.
Konumu Belirle.
Doğru Senaryoyu Çalıştır.

OPAX-WF868-4G-LAN, yangın algılama sistemini yalnızca “alarm veren” bir yapı olmaktan çıkarıp cihazların, bölgelerin ve kontrol çıkışlarının birlikte yönetilebildiği bütünleşik bir güvenlik altyapısına dönüştürür.

Kablosuz aksesuar durumlarının panel tarafından takip edilmesi

Mobil uygulama üzerinden uzaktan sistem yönetimi

LAN ve LTE üzerinden çoklu haberleşme altyapısı

Alarm senaryoları ve harici sistem kontrolü için röle altyapısı

EN 54-2 / EN 54-17 / EN 54-18 / EN 54-25 sertifikasyon kapsamı

HIZLI ERİŞİM

İçindekiler – OPAX-WF868-4G-LAN Ürün Rehberi

Mobil uygulama, alan senaryoları, kablosuz aksesuarlar, otomasyon, haberleşme, EN 54 sertifikasyonu ve teknik özellikler arasında doğrudan geçiş yapabilirsiniz.

Neden Farklı? EN 54 Sertifikasyonu Sistem Mimarisi OPAX Pro Alan Senaryoları Aksesuar Yönetimi Duman Dedektörü Kablosuz Siren I/O ve Röle Olay Kayıtları LAN + LTE SIA / CID AHM 868 MHz / FHSS Sistem Sağlığı Bildirimler Repeater Teknik Özellikler Uyumlu Aksesuarlar Kullanım Alanları Sık Sorulan Sorular

PROFESYONEL YANGIN ALARM ALTYAPISI

OPAX-WF868-4G-LAN Neden Farklı?

Bir yangın alarm panelinin gerçek gücü yalnızca kaç dedektör bağlanabildiğiyle ölçülmez. Haberleşme kararlılığı, aksesuarların durum takibi, alternatif iletişim kanalları, uzaktan yönetim, olay kayıtları ve alarm anında çalıştırılabilecek otomasyon senaryoları birlikte değerlendirilmelidir. OPAX-WF868-4G-LAN bu fonksiyonları tek sistem mimarisi altında birleştirir.

999 Kablosuz Bölge Kapasitesi

Panel, yüksek kapasiteli projeler için 999 kablosuz bölge desteği sunar. Kablosuz dedektör ve sistem aksesuarlarının merkezi panel üzerinden adreslenebilmesi, özellikle geniş yapılarda sistemin bölümlere ayrılarak daha düzenli yönetilmesini sağlar.

4 Kablolu Bölge ile Hibrit Kullanım

Kablosuz mimariye ek olarak panel üzerinde bulunan 4 kablolu bölge girişi, mevcut veya yeni kablolu cihazların sisteme dahil edilebilmesine imkân verir. Böylece proje tamamen kablosuz olmak zorunda kalmadan hibrit bir altyapı oluşturulabilir.

868 MHz Çift Yönlü Haberleşme

Çift yönlü haberleşme mimarisinde iletişim yalnızca dedektörden panele doğru gerçekleşmez. Panel, bağlı kablosuz aksesuarların durum bilgilerini de takip edebilir. Bu yaklaşım; cihazların çevrim içi durumu, güç bilgileri ve haberleşme sağlığı gibi verilerin sistem tarafından izlenebilmesine temel oluşturur.

FHSS Frekans Atlama Teknolojisi

Otomatik FHSS frekans atlama teknolojisi, kablosuz haberleşmede harici RF parazitlerine karşı bağlantı dayanımını artırmaya yardımcı olur. Panel ayrıca kablosuz kanallardaki harici radyo sinyali girişimlerini takip ederek uygun durumlarda parazit alarmı oluşturabilir.

LAN + 4G LTE Çoklu Ağ İletişimi

Panel, alarm ve sistem iletişiminde LAN ve LTE ağ altyapılarını kullanabilir. Çift ağ yedekleme özelliği etkinleştirildiğinde LAN ana iletişim yolu olarak kullanılabilir; LAN bağlantısının kesilmesi durumunda mobil LTE bağlantısı alternatif haberleşme kanalı olarak devreye girebilir.

OPAX Pro Mobil Uygulama

iOS ve Android destekli OPAX Pro App sayesinde panel ve bağlı aksesuarlar uzaktan takip edilebilir. Alarm bildirimleri, sistem bilgileri, aksesuar durumları ve uzaktan kontrol fonksiyonları akıllı telefon üzerinden yönetilebilir. Böylece teknik personel veya yetkili kullanıcı sisteme fiziksel olarak panelin başında olmadan erişebilir.

4 Dahili Programlanabilir Röle

Panel üzerindeki 4 kanallı kablolu röle arayüzü; alarm bağlantısı, zaman kontrollü çalışma ve uzaktan tetikleme gibi senaryolarda kullanılabilir. Böylece yangın alarmından alınan bilgi, yalnızca siren üretmek yerine gerekli harici sistemlere kontrol komutu vermek için de değerlendirilebilir.

2.000 Olaylık Geçmiş Kayıt

Sistem 2.000 adede kadar geçmiş kaydı saklayabilir. Alarm, sistem ve saha olaylarının geçmişe dönük incelenebilmesi; bakım, teknik servis, olay analizi ve sistem performansının değerlendirilmesi açısından önemli bir avantaj sağlar.

AES128 + Rolling Code Güvenliği

Kablosuz sistemde kullanıcı ve haberleşme verilerinin korunması için AES128 şifreleme ile Rolling Code birlikte kullanılır. Bu yapı kablosuz yangın alarm altyapısının yalnızca hızlı değil, güvenli iletişim prensibiyle çalışmasına yardımcı olur.

EN 54 SERTİFİKASYON KAPSAMI

EN 54-2, EN 54-17, EN 54-18 ve EN 54-25 Sertifikasyon Kapsamı

OPAX-WF868-4G-LAN için sunulan sertifikasyon kapsamı; yangın alarm kontrol ve gösterge fonksiyonlarından kablosuz haberleşmeye, kısa devre izolasyonu ve giriş/çıkış bileşenlerine kadar profesyonel yangın alarm mimarisinin farklı katmanlarını kapsayan EN 54-2, EN 54-17, EN 54-18 ve EN 54-25 standart başlıklarını içerir.

Standart numaraları aynı anlama gelmez; her biri farklı ürün/fonksiyon kapsamını tanımlar. Bu nedenle aşağıdaki açıklamalarda her standardın rolü ayrı gösterilmiştir.

EN 54-2

Kontrol ve Gösterge Ekipmanları

Yangın algılama ve alarm sistemlerinde kontrol ve gösterge ekipmanlarının temel fonksiyonları, alarm ve arıza durumlarının değerlendirilmesi ve kullanıcıya gösterilmesiyle ilgili standardizasyon katmanını ifade eder.

EN 54-17

Kısa Devre İzolatörleri

Yangın algılama ve alarm sistemlerinde kısa devre koşullarının sistemin diğer bölümlerine etkisini sınırlandırmaya yönelik izolatör fonksiyonlarının standardizasyon kapsamını tanımlar.

EN 54-18

Giriş / Çıkış Cihazları

Yangın alarm sistemi ile harici giriş/çıkış fonksiyonları arasında bağlantı kuran cihazların ve arayüzlerin ilgili performans gereksinimlerine yönelik standardizasyon kapsamıdır.

EN 54-25

Radyo Bağlantıları / Kablosuz Haberleşme

Radyo bağlantıları üzerinden haberleşen yangın algılama ve alarm sistemi bileşenlerinin kablosuz iletişim gereksinimlerini kapsar. OPAX 868 MHz kablosuz sistem mimarisi açısından temel standart başlıklarından biridir.

BÜTÜNLEŞİK KABLOSUZ YANGIN ALARM MİMARİSİ

Kablolama Yükünü Azaltan Profesyonel Yangın Alarm Mimarisi

Profesyonel bir yangın alarm sistemi yalnızca bir kontrol paneli ve birkaç dedektörden oluşmaz. Sistemin gerçek gücü; algılama, bildirim, sesli-görsel uyarı, kablosuz haberleşme, cihaz sağlık takibi, alan yönetimi ve otomasyon bileşenlerinin birbirleriyle koordineli çalışabilmesinden gelir. OPAX-WF868-4G-LAN bu yaklaşımı merkezine alarak kablosuz duman dedektörleri, kablosuz sirenler, manuel yangın ihbar butonları, sinyal tekrarlayıcılar ve I/O modüllerini tek bir yönetilebilir sistem altında toplar.

Böylece amaç yalnızca kablo miktarını azaltmak değildir. Asıl hedef; yangının nereden geldiğinin daha hızlı anlaşılabildiği, cihaz durumlarının uzaktan takip edilebildiği, farklı alanlara farklı alarm senaryolarının uygulanabildiği ve gerektiğinde harici sistemlerin otomatik olarak kontrol edilebildiği daha esnek bir yangın güvenliği altyapısı oluşturmaktır.

Kablosuz Duman Dedektörü

Yangının erken aşamada algılanması için sahadaki algılama noktalarını oluşturur. Alarm ve cihaz durum bilgilerini kablosuz olarak kontrol paneline aktarır.

Manuel Yangın İhbar Butonu

Yangını veya acil durumu gören kişinin alarmı manuel olarak başlatabilmesini sağlar. Kablosuz sistem yapısına dahil edilerek ilgili alanla ilişkilendirilebilir.

OPAX-WF868-4G-LAN

Sistemin merkezi yönetim noktasıdır. Algılama cihazlarından gelen bilgileri değerlendirir, alarm durumlarını yönetir, siren ve röle senaryolarını çalıştırır ve uzaktan yönetim altyapısını sağlar.

Kablosuz Yangın Sireni

Alarm durumunda sesli ve görsel uyarı oluşturur. Alan bazlı senaryolar kullanılarak belirli bir bölgedeki alarmın ilgili siren veya sirenleri çalıştırması sağlanabilir.

Akıllı I/O Röle Modülü

Yangın alarm sistemi ile harici ekipmanlar arasında kontrol köprüsü oluşturur. Girişler, röle çıkışları ve programlanabilir bağlantı senaryolarıyla otomasyon imkânı sağlar.

Kablosuz Repeater

Büyük yapılarda veya RF geçişinin zor olduğu noktalarda kablosuz kapsamanın genişletilmesine yardımcı olarak sistem mimarisinin daha esnek kurulmasını sağlar.

Kablosuz Olmanın Ötesinde: Denetlenebilir Bir Sistem

Kablosuz bir yangın alarm sisteminin önemli avantajlarından biri, saha cihazları için ihtiyaç duyulan haberleşme kablolamasını azaltabilmesidir. Ancak profesyonel bir sistem açısından yalnızca “kablo çekmeden haberleşmek” yeterli değildir. Kontrol panelinin sahadaki cihazın hâlâ sistemde olup olmadığını, haberleşme durumunu ve uygun cihazlarda güç veya pil seviyesine ilişkin bilgileri takip edebilmesi gerekir.

OPAX-WF868-4G-LAN'ın 868 MHz çift yönlü kablosuz haberleşme mimarisi, panel ile uyumlu kablosuz aksesuarlar arasında tek yönlü bir alarm aktarımının ötesine geçer. Sistem; cihaz durumlarını merkezi olarak değerlendirebildiği için kurulum sonrasında da saha görünürlüğü sağlar. Bu durum özellikle çok sayıda dedektörün bulunduğu fabrika, depo, okul, otel, ofis ve benzeri yapılarda bakım ve teknik kontrol açısından önemli bir operasyonel avantaj oluşturur.

Mevcut Yapılarda Daha Esnek Projelendirme

Yangın alarm altyapısının sonradan ekleneceği binalarda kablo güzergâhları, dekorasyon, betonarme bölümler, kapalı tavanlar veya üretimin devam ettiği alanlar önemli proje maliyetleri oluşturabilir. Kablosuz saha cihazları, uygun RF planlaması yapıldığında bu yükün önemli bir bölümünü azaltabilecek alternatif bir mimari sunar.

Bunun müşteriye karşılığı yalnızca daha az kablo değildir. Daha az fiziksel müdahale, daha esnek cihaz konumlandırması, ihtiyaç değiştiğinde sistemi yeniden düzenleyebilme ve belirli noktalarda repeater kullanarak kapsama alanını geliştirebilme gibi proje avantajları elde edilebilir.

Bir Yangın Alarmı Oluştuğunda Sistem Nasıl Birlikte Çalışır?

OPAX mimarisinde algılama, alarmın değerlendirilmesi, sesli uyarı, otomasyon ve uzaktan bilgilendirme birbirinden kopuk işlemler değildir. Doğru projelendirmede bunların tamamı tek bir olay zinciri halinde çalışabilir.

1

Yangın veya Acil Durum Algılanır

Kablosuz duman dedektörü yangın koşulunu algıladığında veya kullanıcı manuel yangın ihbar butonunu etkinleştirdiğinde olay bilgisi sistemin merkezine iletilir. Adreslenmiş cihaz yapısı sayesinde olay yalnızca genel bir alarm olarak değil, ilgili cihaz ve bölge bilgisiyle birlikte değerlendirilebilir.

2

Panel Alarm Kaynağını Değerlendirir

Kontrol paneli gelen bilgiyi tanımlı cihaz, bölge ve alan yapısıyla eşleştirir. Bu sayede operatör açısından “sistemde alarm var” bilgisinin ötesine geçilerek, alarmın hangi alanla veya hangi cihazla ilişkili olduğu daha anlaşılır biçimde takip edilebilir.

3

İlgili Siren Senaryosu Çalıştırılır

Oluşturulan alan yapısında siren bağlantıları kullanılarak alarmın hangi uyarı cihazlarıyla ilişkilendirileceği planlanabilir. Böylece farklı fiziksel alanların veya fonksiyonel bölümlerin alarm senaryoları projeye göre daha kontrollü biçimde tasarlanabilir.

4

Röle ve I/O Otomasyonu Devreye Girebilir

Yangın alarmı yalnızca siren üretmekle sınırlandırılmak zorunda değildir. Panelin dahili röleleri veya uyumlu I/O modülleri kullanılarak belirli bir sistem alarmı ya da belirli bir bölge alarmı harici bir kontrol senaryosuyla ilişkilendirilebilir. Bu altyapı; proje gereksinimine göre havalandırma, damper, kapı, asansör kontrol girişi veya diğer kuru kontakla kontrol edilebilen ekipmanlarla entegrasyon için kullanılabilir.

5

Alarm Bilgisi Uzaktan İzlenebilir

OPAX Pro mobil uygulama, yetkili kullanıcıya panel ve olay bilgilerine uzaktan erişim imkânı sağlar. Alarm kayıtları, cihaz durumları ve sistem olayları uygulama üzerinden incelenebilir. Böylece güvenlik veya teknik ekip yalnızca fiziksel panel ekranına bağlı kalmadan sistem hakkında bilgi sahibi olabilir.

6

Olay Geçmişi Daha Sonra İncelenebilir

Alarm ve sistem olaylarının kayıt altında tutulması, olay sonrasında hangi cihazın ne zaman alarm verdiğini, hangi aksesuarın çevrim içi veya çevrim dışı olduğunu ve hangi kullanıcı işlemlerinin gerçekleştirildiğini inceleme açısından önemli bir avantaj sağlar. Bu kayıt altyapısı özellikle teknik servis, bakım ve olay değerlendirme süreçlerinde sistemin geçmişine görünürlük kazandırır.

Peki Bu Mimari Kullanıcıya ve Projeye Ne Kazandırır?

Teknik özelliklerin gerçek değeri, sahada hangi problemi çözdüğüyle anlaşılır. OPAX-WF868-4G-LAN'ın kablosuz ve adreslenebilir yapısının temel amacı, proje tasarımından günlük işletmeye kadar daha fazla kontrol ve görünürlük sağlamaktır.

Daha Esnek Cihaz Yerleşimi

Saha cihazlarının kablosuz haberleşmesi, her algılama noktasına haberleşme kablosu götürme zorunluluğunu azaltabilir. Bu durum özellikle sonradan yangın alarm sistemi eklenen yapılarda veya mimari müdahalenin sınırlı tutulması gereken projelerde yerleşim planının daha esnek hazırlanmasına yardımcı olur.

Cihaz Sağlığına Daha Fazla Görünürlük

Uyumlu kablosuz aksesuarların çevrim içi durumu, sinyal seviyesi ve uygun cihazlarda batarya verileri uygulama üzerinden görüntülenebilir. Böylece bakım ekibi sadece alarm geldiğinde değil, sistemin normal çalışma döneminde de cihazların haberleşme durumunu kontrol edebilir.

Alarmın Geldiği Alanı Daha Hızlı Anlama

Alan ve bölge yapısı sayesinde büyük bir tesiste alarmı yalnızca genel bir olay olarak görmek yerine alarmın ilgili alanla ilişkilendirilmesi mümkündür. Bu yaklaşım güvenlik ekibinin olaya müdahale ederken konumu daha hızlı değerlendirmesine yardımcı olabilir.

Alan Bazlı Siren Senaryoları

Uygulamadaki alan yönetimi ve siren bağlantısı seçenekleri sayesinde farklı alanların farklı sirenlerle ilişkilendirilmesi mümkündür. Bu yapı, tesisin fiziksel yapısına ve hazırlanmış yangın senaryosuna göre alarm uyarılarının daha kontrollü planlanmasına yardımcı olur.

Alarmı Otomasyona Dönüştürme

Dahili röleler ve harici I/O modülleri, yangın alarm bilgisinin başka sistemlerde bir kontrol sinyali olarak kullanılabilmesine imkân verir. Alarmın yalnızca duyulması yerine, olayla bağlantılı başka işlemlerin de otomatik başlatılabilmesi için esnek bir entegrasyon altyapısı sunulur.

Daha İzlenebilir Bir İşletme Süreci

Alarm kayıtları ve APP işlem günlüğü, sistemin geçmişine yalnızca olay bazında değil, kullanıcı müdahaleleri açısından da görünürlük kazandırır. Bu yapı bakım, servis ve operasyon süreçlerinde “ne oldu, ne zaman oldu, hangi kullanıcı hangi işlemi yaptı?” sorularının daha kolay değerlendirilmesini sağlar.

Örnek Senaryo: Depo, Üretim Alanı ve Ofis Bölümünü Tek Panelden Yönetmek

Bir işletmede üç farklı fiziksel bölüm bulunduğunu düşünelim: Depo, Üretim Alanı ve Ofisler. Her bölümde farklı sayıda kablosuz duman dedektörü, manuel yangın ihbar butonu ve siren bulunabilir. Uygulama üzerinde bu bölümler ayrı alanlar şeklinde isimlendirildiğinde, cihazların hangi fiziksel bölüme ait olduğu daha anlaşılır hale gelir. Böylece teknik personel yalnızca cihaz kimlikleriyle değil, gerçek kullanım alanlarıyla çalışabilir.

Örneğin Depo alanındaki bir duman dedektörü alarm verdiğinde uygulama üzerinden alarmın ilgili alandan geldiği görülebilir. Depo alanıyla ilişkilendirilmiş sirenler ve röle senaryoları bu olay için kullanılabilir. Röle çıkışı yangın senaryosunda havalandırma kontrol sistemine veya başka bir kuru kontak girişine bağlanmışsa, önceden planlanan otomasyon çalıştırılabilir. Aynı yapı Üretim Alanı veya Ofisler için farklı biçimde kurgulanabilir.

Buradaki önemli nokta, sistemin yalnızca “bir dedektör alarm verdi ve bütün bina aynı şekilde tepki verdi” mantığına mahkûm olmamasıdır. Alan, siren ve röle bağlantıları doğru projelendirildiğinde OPAX-WF868-4G-LAN, tesisin fiziksel yapısına göre daha ayrıntılı yangın senaryolarının oluşturulmasına imkân veren merkezi bir kontrol altyapısı sunar. Bu esneklik, özellikle çok katlı veya fonksiyonları birbirinden farklı bölümlerden oluşan ticari ve endüstriyel yapılarda önemli bir avantajdır.

OPAX PRO APP – MOBİL YANGIN ALARM YÖNETİMİ

OPAX Pro Mobil Uygulama ile Yangın Sisteminiz Her An Yanınızda

OPAX Pro, yalnızca telefona alarm bildirimi gönderen basit bir uygulama değildir. OPAX-WF868-4G-LAN kontrol panelinin önemli yönetim, izleme ve yapılandırma fonksiyonlarını akıllı telefon ekranına taşıyan kapsamlı bir uzaktan yönetim arayüzüdür. Yetkilendirilmiş kullanıcı; sistemin durumunu inceleyebilir, alarm geçmişine ulaşabilir, kablosuz aksesuarları kontrol edebilir, alanları görüntüleyebilir ve desteklenen uzaktan komutları kullanabilir.

Yangın alarm sisteminin fiziksel paneli her zaman güvenlik altyapısının merkezinde kalırken, mobil uygulama bu merkezde oluşan bilgilerin uzaktan erişilebilir olmasını sağlar. Bunun anlamı; işletme sahibi, tesis sorumlusu veya yetkili teknik personelin yalnızca alarm anında değil, bakım, cihaz kontrolü, sinyal takibi, kayıt inceleme ve sistem yönetimi süreçlerinde de daha fazla görünürlüğe sahip olmasıdır.

Kontrol + İzleme + Kayıt

Tek uygulama içerisinde sistem yönetiminin farklı katmanlarına erişim

Uzaktan temel alarm komutları

Alan ve aksesuar yönetimi

Röle ve otomasyon yönetimi

Alarm ve kullanıcı işlem kayıtları

Ağ, bildirim ve cihaz ayarları

Yangın Alarm Panelinin Temel İşlemleri Telefonunuzda

OPAX Pro ana kontrol ekranında Sistem Sıfırlama, Ses Kapat, Siren Aç, Siren Kapat, Alan, Aksesuar, Dahili Röle, Alarm Log, APP İşlem Günlüğü ve Cihaz Ayarları gibi temel yönetim fonksiyonları ayrı menüler halinde sunulur.

Sistem Sıfırlama

Alarm veya ilgili olay sonrasında sistemin yeniden normal izleme durumuna alınması gereken süreçlerde yetkili kullanıcı mobil uygulamadaki Sistem Sıfırlama komutunu kullanabilir. Böylece panelin başına gitmeden desteklenen reset işlemi başlatılabilir. Sistem sıfırlama, yangın algılama sisteminin devre dışı bırakılması anlamına gelmez; olay durumlarının temizlenerek panelin normal çalışma sürecine dönmesine yönelik bir kontrol işlemidir.

Ses Kapat

Yetkili kullanıcının desteklenen alarm sesini susturma işlemini uzaktan gerçekleştirebilmesini sağlar. Özellikle olayın kontrol altına alınması, teknik inceleme veya servis sürecinde sesli uyarının yönetilmesi gerektiğinde mobil arayüz önemli bir operasyon kolaylığı sağlar. İşlem geçmişinin APP İşlem Günlüğünde görülebilmesi de yapılan müdahalelerin izlenebilirliğini artırır.

Siren Aç

Mobil uygulamadaki Siren Aç komutu, yetkili kullanıcının sistem siren kontrolüne uzaktan erişmesini sağlar. Bu fonksiyon devreye alma, kontrol ve uygun test senaryolarında teknik personelin panelle doğrudan fiziksel etkileşimini azaltarak işlemleri daha pratik hale getirebilir.

Siren Kapat

Sirenlerin uzaktan kapatılması gereken yetkili kontrol senaryolarında mobil uygulama üzerinden komut verilebilir. Uygulamanın kontrol ve kayıt özelliklerinin birlikte çalışması sayesinde, siren kontrolü yalnızca anlık bir işlem olmakla kalmaz; yapılan kullanıcı işlemleri daha sonra da incelenebilir.

Alan Yönetimi: Sistemi Binanın Gerçek Yapısına Göre Organize Edin

Büyük yapılarda yüzlerce cihazı yalnızca seri numarası veya MAC bilgisiyle yönetmek pratik değildir. OPAX Pro içerisindeki Alan yapısı, yangın alarm sistemini binanın fiziksel veya fonksiyonel bölümlerine göre düzenleme imkânı sağlar. Depo, Ofisler, Üretim, Kat 1, Kat 2, Teknik Oda veya benzeri isimlerle alanlar oluşturularak cihazların gerçek konumlarıyla ilişkilendirilmesi kolaylaştırılabilir.

Yeni alan oluşturulurken kullanıcı alan adına anlamlı bir tanım verebilir. Alan kartlarında cihaz sayısı ve alarm durumu gibi bilgiler görüntülenebilir. Bir alan alarm durumuna geçtiğinde ilgili kartın alarm durumunu belirgin biçimde göstermesi, çok alanlı projelerde olayın hangi bölümle ilişkili olduğunu daha hızlı anlamaya yardımcı olur.

Alan ayarlarında bölgenin etkinliği, alan adı, alarm gecikmesi ve bağlantılı siren gibi seçeneklerin bulunması, bu yapıyı yalnızca bir isimlendirme özelliği olmaktan çıkarır. Alan, yangın senaryosunun mantıksal bir parçası haline gelir.

Alan İçinde Yapabilecekleriniz

Alan veya bölüm için anlaşılır bir isim oluşturabilirsiniz.

Uyumlu kablosuz aksesuarları oluşturulan alanlarla ilişkilendirebilirsiniz.

Alan kartı üzerinden cihaz ve alarm durumunu daha anlaşılır takip edebilirsiniz.

Belirli sirenleri ilgili alanla bağlantılı çalışacak şekilde yapılandırabilirsiniz.

Proje senaryosuna göre desteklenen alarm gecikme parametresini yapılandırabilirsiniz.

Alan Bazlı Senaryo Örneği

“Depo” isimli bir alan oluşturulduğunu ve bu alana bir grup kablosuz duman dedektörü ile ilgili kablosuz sirenin atandığını düşünelim. Depodaki tanımlı cihazlardan alarm geldiğinde uygulama alanın alarm durumunu gösterebilir ve hazırlanmış senaryoya göre bağlantılı siren kullanılabilir. Aynı projede “Ofis”, “Üretim” veya “Teknik Alan” için farklı cihaz ve siren bağlantıları oluşturulabilir. Bu yaklaşım, büyük bir tesisin yangın alarm altyapısını tek bir bütün halinde yönetirken aynı zamanda fonksiyonel bölümlere ayırabilme avantajı sağlar.

Tüm Kablosuz Aksesuarları Tek Uygulamada Görün

OPAX Pro içerisindeki Aksesuar ekranı, sisteme tanımlanmış farklı kablosuz cihaz tiplerini tek bir merkezi görünüm altında toplar. Duman dedektörleri, harici siren, Akıllı I/O modülü, repeater, SOS / manuel ihbar butonu ve I/O bölgeleri gibi cihaz grupları ayrı başlıklar halinde takip edilebilir. Durum filtreleri sayesinde normal, alarm, sabotaj veya düşük güç gibi durumlara göre sistem daha hızlı değerlendirilebilir.

Kablosuz Duman Dedektörleri

Dedektör detay ekranında cihazın MAC kimliği, düşük batarya bilgisi, çevrim içi durumu, sinyal kalitesi ve batarya voltajı gibi önemli saha verileri görüntülenebilir.

Ayarlar bölümünde bölge numarası, bölge adı, bölge türü, kalp atışı aralığı ve alan ilişkisi gibi parametrelerin bulunması, dedektörün yalnızca alarm veren bir cihaz değil, sistem içerisinde tanımlı ve izlenebilir bir adres olarak yönetilmesini sağlar.

Kablosuz Harici Siren

Kablosuz sirenin durum ekranında MAC bilgisi, düşük batarya, tamper / manipülasyon durumu, çevrim içi bağlantı, RF sinyal kalitesi ve batarya voltajı gibi bilgiler izlenebilir.

Siren ayarlarında siren numarası, kalp atışı aralığı, alarm ışığının rengi, alarm süresi ve manipülasyon koruması gibi seçeneklerin bulunması, sesli-görsel uyarı cihazının uygulama üzerinden ayrıntılı biçimde yönetilebilmesini sağlar.

Akıllı I/O Modülü

I/O modülünün AC kullanımı, batarya kullanımı ve durumu, çevrim içi bilgisi, kablosuz sinyal kalitesi ve batarya voltajı uygulamadan izlenebilir.

Modülün röle ekranında dört ayrı röle çıkışı görülebilir ve desteklenen manuel kontrol işlemleri gerçekleştirilebilir. Bölge ve bağlantı ayarlarıyla modül, yangın alarmından harici otomasyona uzanan önemli bir entegrasyon noktası haline gelir.

Kablosuz Repeater

Repeater, büyük veya RF açısından zorlayıcı yapılarda kablosuz iletişim kapsamasının geliştirilmesi amacıyla kullanılır. Uygulama üzerinden modül bilgileri ve kalp atışı gibi haberleşme parametreleri yönetilebilir.

Repeater'ın da sistem içerisinde izlenebilir bir cihaz olarak yer alması, kapsama altyapısının yalnızca fiziksel bir RF uzatıcı değil, merkezi yangın alarm ekosisteminin takip edilen parçalarından biri olmasını sağlar.

Manuel Yangın İhbar / SOS Butonu

Kablosuz manuel ihbar butonunun MAC bilgisi, çevrim içi durumu, sinyal kalitesi ve batarya voltajı uygulama üzerinden takip edilebilir.

Bölge numarası, cihaz adı, haberleşme aralığı ve alan ilişkisi gibi ayarlar sayesinde manuel alarm noktası da binanın alan yapısı içerisinde doğru fiziksel konumla ilişkilendirilebilir.

I/O Bölgeleri

Harici girişlerin sisteme bölge olarak dahil edilmesi, kablolu bir tetik bilgisinin kablosuz panel ekosistemine taşınmasını mümkün kılar. İlgili giriş için bölge numarası, adı, türü ve alan ilişkisi tanımlanabilir.

Bu yapı, mevcut kablolu kontakların veya harici ekipmanların merkezi OPAX yangın alarm senaryosuna dahil edilmesi gereken hibrit projelerde önemli bir esneklik sağlar.

Dahili Röleleri Mobil Uygulamadan Kontrol Edin

OPAX-WF868-4G-LAN'ın dahili röle bölümü, dört röle çıkışını uygulama üzerinde ayrı ayrı görüntüleyebilir. Bu röleler yalnızca klasik bir ON/OFF anahtarı olarak düşünülmemelidir. Röle adı değiştirme, gecikmeli açma-kapatma ve parametre ayarları gibi seçenekler, yangın alarm panelinin harici sistemlerle daha anlamlı senaryolar oluşturmasına yardımcı olur.

Röle parametrelerinde sistem alarmına bağlantı, belirli bölge alarmına bağlantı ve bağlantı çıkış süresi gibi seçeneklerin bulunması özellikle önemlidir. Böylece “panelde herhangi bir alarm olduğunda çalış” senaryosu ile “yalnız belirlenen bölgeden alarm geldiğinde çalış” senaryosu birbirinden ayrılabilir.

Bu esneklik, yangın alarm röle otomasyonu gerektiren projelerde kontrol panelinin yalnızca alarm bilgisini üreten bir cihaz değil, olay sonucunda farklı sistemlere kontrollü çıkış verebilen merkezi bir otomasyon noktası olarak kullanılmasına imkân sağlar.

Röle ile Oluşturulabilecek Proje Mantığı

Yangın alarmı oluştuğunda belirlenmiş röle çıkışını aktif etmek.

Yalnız seçilmiş bölgeden alarm geldiğinde ilgili çıkışı çalıştırmak.

Röle çıkışının ne kadar süre aktif kalacağını belirlemek.

Zaman veya gecikme tabanlı kontrol senaryoları oluşturmak.

Yetkili kullanıcı tarafından desteklenen röleleri mobil uygulamadan manuel kontrol etmek.

Alarm Log ve APP İşlem Günlüğü: Sistemin Hafızası

Profesyonel sistemlerde yalnızca olayın o anda görülmesi yeterli değildir. Alarmdan sonra olayın ne zaman gerçekleştiğinin, hangi cihazla ilişkili olduğunun ve kullanıcıların sistem üzerinde hangi işlemleri yaptığının incelenebilmesi büyük önem taşır. OPAX Pro, alarm kayıtları ile kullanıcı işlem kayıtlarını ayrı başlıklar altında sunarak bu görünürlüğü artırır.

Alarm Log

Alarm Log ekranı olayları farklı kategoriler altında inceleme imkânı verir. Alarm kayıtları, cihazın çevrim içi veya çevrim dışı olması, aksesuar olayları ve sistem olayları ayrı gruplar halinde değerlendirilebilir. Kayıtlarda tarih ve saat bilgisinin bulunması, geçmişte yaşanan olayların kronolojik olarak incelenmesini sağlar.

Acil durum alarmı, sabotaj alarmı, cihaz online veya offline durumu, batarya durumunun düzelmesi veya sistemden cihaz silinmesi gibi farklı olay tiplerinin kayıt altında görülebilmesi, teknik ekip için yalnızca alarm geçmişi değil aynı zamanda sistem davranış geçmişi anlamına gelir.

Bu özellikle arıza araştırmasında “cihaz gerçekten alarm verdi mi?”, “hangi saatte çevrim dışı oldu?”, “olaydan önce sistemde başka bir değişiklik oldu mu?” gibi soruların cevaplandırılması kolaylaşabilir. Sistem geçmişinin görünür olması, profesyonel bakım ve servis anlayışının önemli parçalarından biridir.

APP İşlem Günlüğü

APP İşlem Günlüğü, kullanıcı tarafından mobil uygulama üzerinden gerçekleştirilen işlemlerin ayrıca takip edilebilmesini sağlar. Örneğin sirenin açılması veya kapatılması, sessiz alarm işlemi ya da I/O modülü rölesinin kapatılması gibi komutların işlem listesinde görüntülenebilmesi yönetim açısından önemli bir kayıt katmanı oluşturur.

Uygulama ekranında işlem türüyle birlikte operatör bilgisi, işlem zamanı ve işlem kodu gibi ayrıntıların bulunması özellikle birden fazla yetkili kullanıcının sisteme eriştiği işletmeler için değerlidir. Böylece yalnızca “ne oldu?” sorusuna değil, “uygulama üzerinden hangi kullanıcı hangi işlemi yaptı?” sorusuna da daha net cevap verilebilir.

Çok kullanıcılı tesislerde bu izlenebilirlik; teknik servis, güvenlik ekibi ve işletme yönetimi arasında daha şeffaf bir operasyon süreci oluşturur. Uzaktan yönetimin profesyonel olabilmesi için komut verme yeteneği kadar, verilen komutların kayıt altına alınması da önemlidir.

Cihaz Ayarları: Mobil Uygulama İçerisinde Ayrıntılı Sistem Yönetimi

OPAX Pro'nun Cihaz Ayarları bölümü, uygulamanın yalnızca alarm izleme aracı olmadığını en açık biçimde gösteren menülerden biridir. Cihaz bilgileri ve sistem durumundan ağ, APN, alarm, bildirim, ses ve SIA haber alma merkezi ayarlarına kadar çok sayıda teknik parametre uygulama arayüzü içerisinde organize edilmiştir.

Cihaz Bilgileri

Panel adı, cihaz numarası, MAC bilgisi, donanım sürümü, firmware sürümü ve cihaz dili gibi temel ürün bilgileri tek menü altında görüntülenebilir. Bu veriler özellikle teknik servis sırasında doğru panelin ve yazılım sürümünün kontrol edilmesini kolaylaştırır.

Cihaz Durumu

Sistem durumu, AC enerji durumu, ana cihaz pil durumu, manipülasyon / tamper bilgisi, LAN kullanımı ve GSM modül durumu gibi temel sağlık parametreleri görüntülenebilir. GSM sinyal gücünün ayrıca izlenebilmesi, mobil iletişim altyapısının sahadaki durumunu değerlendirmeye yardımcı olur.

Zaman Ayarları

Panelin tarih-saat bilgisi ve cihaz saat dilimi uygulama üzerinden görüntülenip yapılandırılabilir. Doğru zaman ayarı özellikle alarm loglarının, kullanıcı işlem kayıtlarının ve zaman tabanlı senaryoların anlamlı ve karşılaştırılabilir tutulması açısından önemlidir.

Şifre Ayarları

Programlama ve kullanıcı seviyesine ait şifre yönetimi için ayrı seçenekler bulunur. Bu ayrım, günlük kullanıcı işlemleri ile teknik programlama fonksiyonlarının farklı yetki seviyelerinde ele alınabilmesine yardımcı olan yönetim yapısının bir parçasıdır.

Alarm Ayarları

LAN & LTE çift ağ, CID hesabı, kablolu bölge arıza tespiti, sistem ve aksesuar bilgi raporları, arama denemesi ve alarm telefon numarası gibi yangın alarm haberleşmesini doğrudan ilgilendiren seçenekler bu bölüm altında yönetilebilir.

Bildirim Ayarları

Alarm bilgisi, sistem bilgileri, aksesuar çevrim dışı bilgisi ve aksesuar durum bilgileri gibi farklı mesaj kategorileri ayrı ayrı yönetilebilir. Böylece kullanıcı yalnızca yangın alarmına değil, sistem sağlığını etkileyebilecek saha olaylarına da uygun bildirim senaryoları oluşturabilir.

LAN + Mobil Veri ve IP Yapılandırması

Ağ Ayarları bölümünde LAN ve mobil veri iletişimi ayrı ayrı kontrol edilebilir. IP yapılandırma ekranında DHCP seçimi, IP adresi, alt ağ maskesi, ağ geçidi / router ve DNS gibi temel Ethernet ağ parametreleri görüntülenebilir veya uygun yapılandırma seçenekleri üzerinden yönetilebilir.

Bu fonksiyonlar özellikle kurumsal ağ altyapısına bağlanan yangın alarm panellerinde önemlidir. Panelin yalnızca RF tarafı değil, uzak haberleşme için kullanılan IP altyapısı da aynı mobil yönetim ekosisteminden yapılandırılabilir. LAN ve LTE yedekliliği sayesinde alarm iletişiminin tek bir ağ yoluna bağlı kalmasının azaltılması hedeflenir.

APN Ayarları ile Mobil Şebeke Yapılandırması

LTE / mobil veri bağlantısının operatör veya kullanılan SIM altyapısına göre özel APN bilgisi gerektirdiği projelerde, OPAX Pro içerisindeki APN menüsü erişim noktası adı, kullanıcı adı ve şifre bilgilerinin yapılandırılmasına imkân verir.

Bu özellik, farklı mobil operatör veya özel kurumsal APN yapıları kullanılan sahalarda haberleşme parametrelerinin teknik ekip tarafından daha kontrollü yönetilmesine yardımcı olur. Mobil uygulamanın yalnızca son kullanıcı alarm ekranı değil, aynı zamanda kurulum ve teknik servis tarafında kullanılabilecek bir yapılandırma aracı olmasının örneklerinden biridir.

SIA / Alarm Haber Alma Merkezi Ayarları

OPAX Pro'nun gelişmiş cihaz ayarlarında Alarm Haber Alma Merkezi bağlantısına yönelik ayrıntılı bir SIA yapılandırma bölümü de yer alır. Bu ekran; bağlantının etkinleştirilmesi, TCP/UDP bağlantı türü, IP üzerinden bağlantı yolu, sunucu IP adresi, port, protokol tipi ve hesap bilgileri gibi profesyonel alarm iletişim parametrelerinin yönetilebilmesini sağlar.

Ayrıca AES şifreleme ve anahtar ayarları, kalp atışı / heartbeat iletişimi, alarm alım merkezine düzenli test sinyali gönderme seçeneği, yeniden iletim aralığı, yeniden iletim sayısı ve CRC-16 veri kontrolü gibi iletişim güvenilirliğini ve izlenebilirliğini artırmaya yönelik seçeneklerin bulunması, sistemi profesyonel merkezi izleme projelerinde daha esnek hale getirir.

Buradaki önemli fark, kullanıcı arayüzünün yalnızca “AHM açık / kapalı” seviyesinde kalmamasıdır. Haberleşme kanalının teknik parametrelerine kadar ulaşan ayrıntılı yapılandırma seçenekleri, OPAX-WF868-4G-LAN'ın mobil uygulama ekosistemini profesyonel alarm iletişimi açısından da güçlü bir yönetim katmanına dönüştürür.

Ses Ayarları

Uyarı sesi türü, ses seviyesi ve aksesuarların çevrim içi / çevrim dışı durumlarında sesli bilgilendirme kullanımı uygulama içerisinde yapılandırılabilir. Bu ayarlar, panelin yerel kullanıcı deneyiminin tesisin çalışma biçimine göre düzenlenmesine yardımcı olur. Özellikle cihaz çevrim dışı olduğunda sesli uyarı verilmesi, teknik personelin haberleşme problemlerini yalnızca uygulama ekranında değil panel tarafında da fark edebilmesine katkı sağlar.

Hangi Bilginin Bildirileceğini Siz Belirleyin

Alarm bilgisi mesajı, sistem bilgi mesajı, aksesuar çevrim dışı bildirimi ve aksesuar durum mesajı gibi farklı bildirim türlerinin ayrı seçenekler halinde sunulması, her tesisin ihtiyaç duyduğu bilgilendirme seviyesini kendi operasyonuna göre düzenlemesine olanak verir. Bu yapı yalnızca yangın alarmı olduğunda haberdar olmayı değil, sistemin sürekliliğini etkileyebilecek cihaz ve iletişim olaylarını da takip etmeyi amaçlar.

Teknik Servis İçin de Güçlü Bir Yönetim Aracı

Mobil uygulamanın gerçek değeri yalnızca son kullanıcının yangın alarmını görmesiyle sınırlı değildir. Bir teknik servis personelinin ihtiyaç duyabileceği panel kimliği, firmware bilgisi, güç durumu, GSM sinyal seviyesi, ağ parametreleri, aksesuar sinyal kalitesi, batarya voltajı, cihazın çevrim içi veya çevrim dışı olması ve geçmiş olay kayıtları gibi birçok veri tek ekosistem içerisinde görülebilir.

Örneğin sahadaki bir kablosuz dedektörle ilgili problem bildirildiğinde ilk kontrol yalnızca “dedektör çalışıyor mu?” sorusuyla sınırlı kalmaz. Teknik ekip cihazın uygulamada online görünüp görünmediğini, RF sinyal seviyesini ve batarya bilgisini kontrol ederek sorunun haberleşme, güç veya başka bir durumla ilgili olup olmadığına dair daha fazla ön bilgi elde edebilir.

Cihaz Ayarları menüsünde Ayarları Sıfırla ve Cihazı Yeniden Başlat gibi servis işlemlerine yönelik ayrı seçeneklerin de bulunması, uygulamanın kurulum sonrası teknik yönetim tarafındaki kapsamını gösterir. Bu işlemler yalnızca yetkili ve sistem prosedürlerini bilen personel tarafından kullanılmalıdır.

Mobil Uygulamalı Yangın Alarm Sisteminin İşletmeye Sağladığı Avantajlar

Mobil uygulama desteği, yangın algılama işlevinin yerini almaz; fiziksel yangın alarm altyapısının üzerine eklenen güçlü bir yönetim ve görünürlük katmanıdır. OPAX Pro'nun değeri tam olarak burada ortaya çıkar.

Alarm Kaynağını Daha Anlaşılır Görme Alan, cihaz ve olay kayıtları sayesinde büyük tesislerde alarmın fiziksel bağlamını değerlendirmek kolaylaşır.

Sürekli Cihaz Sağlık Görünürlüğü Çevrim içi durum, RF sinyal seviyesi ve batarya gibi uygun saha verileri bakım sürecinde uzaktan değerlendirilebilir.

Daha Hızlı Yetkili Müdahale Sistem reseti, siren kontrolü ve desteklenen röle işlemleri gibi komutlara uzaktan erişim operasyonu hızlandırabilir.

Kullanıcı İşlemlerinde İzlenebilirlik APP İşlem Günlüğü sayesinde uzaktan verilen önemli komutların operatör ve zaman bilgisiyle incelenebilmesi mümkündür.

Bölümlere Ayrılmış Akıllı Yönetim Alan yapısı, büyük binaların yangın alarm altyapısını fiziksel kullanım alanlarına göre daha anlaşılır biçimde organize eder.

Geçmişe Dönük Olay Analizi Alarm, sistem ve bağlantı olaylarını geçmiş kayıtlar üzerinden inceleyebilmek teknik değerlendirme ve bakım süreçlerini güçlendirir.

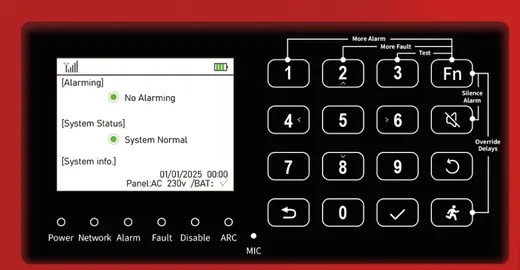

Yangın Alarm Paneli Artık Sadece Duvardaki Bir Kontrol Noktası Değil

OPAX-WF868-4G-LAN ile kontrol paneli, kablosuz saha cihazları, alanlar, sirenler, röleler, ağ bağlantıları, alarm kayıtları ve kullanıcı işlemleri aynı dijital yönetim ekosisteminin parçaları haline gelir. OPAX Pro mobil uygulama bu sistemin uzaktaki yönetim penceresidir.

Sonuç olarak kullanıcı yalnızca “yangın alarmı geldi” bilgisini almakla kalmaz; hangi alanın alarm verdiğini inceleyebilir, saha cihazlarının durumunu kontrol edebilir, siren ve röle yönetimine erişebilir, geçmiş olayları değerlendirebilir ve teknik sistem parametrelerine yetkisi dahilinde ulaşabilir. Bu bütünleşik yaklaşım OPAX-WF868-4G-LAN'ı mobil uygulamalı, 868 MHz çift yönlü haberleşen ve profesyonel otomasyon senaryolarına uyarlanabilen güçlü bir kablosuz yangın alarm paneli haline getirir.

ALAN BAZLI AKILLI YANGIN SENARYOLARI

Alan/Bölge Bazlı Akıllı Yangın Senaryoları

Büyük bir yangın alarm sisteminde bütün cihazların tek bir liste altında bulunması teknik olarak yeterli olabilir; fakat gerçek işletme yönetimi açısından çoğu zaman yeterince anlaşılır değildir. Bir fabrikada üretim alanı, hammadde deposu, mamul deposu, ofis bölümü, elektrik odası ve sevkiyat alanı aynı fiziksel yapı içerisinde bulunabilir. Bir otelde katlar, teknik odalar, mutfak, depo ve ortak alanlar birbirinden farklı kullanım karakteristiğine sahiptir. Bir okulda ise sınıflar, koridorlar, laboratuvarlar, yemekhane ve idari bölümler farklı fiziksel alanlar olarak değerlendirilir.

İşte OPAX-WF868-4G-LAN ve OPAX Pro mobil uygulamadaki Alan yönetimi, yangın alarm sisteminin bu gerçek bina organizasyonuna göre düzenlenebilmesini sağlar. Sistem yalnızca “Dedektör 01, Dedektör 02, Dedektör 03” şeklinde teknik cihaz numaralarından oluşan soyut bir yapı olmaktan çıkar; cihazlar kullanıcının anlayabileceği fiziksel bölümlerle ilişkilendirilebilir.

Bunun satış açısından en önemli karşılığı şudur: Kullanıcı yalnızca yangın alarmının oluştuğunu değil, alarmın binanın hangi fonksiyonel bölümünde oluştuğunu daha hızlı anlayabilir; ilgili sirenleri ve otomasyon bağlantılarını aynı senaryonun parçaları olarak organize edebilir. Böylece yangın alarm paneli yalnızca olay algılayan bir merkez değil, binanın farklı alanlarına göre davranabilen programlanabilir bir güvenlik altyapısına dönüşür.

Bir “Alan” Sadece İsim Verilmiş Bir Cihaz Grubu Değildir

OPAX Pro uygulamasında Alan ekranı üzerinden fiziksel veya fonksiyonel bölümler oluşturulabilir. Alan kartlarında alan numarası, alan adı, o alana bağlı cihaz sayısı ve alarm durumu gibi bilgiler görüntülenebilir. Yeni bir alan oluşturulurken kullanıcı kendi işletme mantığına uygun bir alan adı tanımlayabilir. Bu özellik teknik cihaz kimlikleriyle gerçek bina organizasyonu arasında anlaşılır bir köprü oluşturur.

Örneğin bir duman dedektörünün MAC adresi bakım ekibi açısından önemli bir teknik kimliktir; ancak güvenlik görevlisinin acil durumda görmek istediği ilk bilgi çoğu zaman MAC adresi değildir. Güvenlik görevlisi “Alarm hangi bölümden geliyor?” sorusunun cevabını ister. Dedektörler doğru alanlarla ilişkilendirildiğinde sistem bu iki ihtiyacı aynı anda karşılayabilir: teknik personel cihaz kimliği ve haberleşme verilerine ulaşırken, operasyon ekibi alarmı Depo, Üretim, Ofis, Kat 2 veya Teknik Oda gibi gerçek bir konum bağlamında değerlendirebilir.

Alan ayarlarında alanın etkinleştirilmesi, alan adının düzenlenmesi, alarm gecikmesi ve bağlantı sireni gibi seçeneklerin bulunması da Alan yapısının yalnızca görsel sınıflandırma amacıyla kullanılmadığını gösterir. Doğru yapılandırılmış bir projede alanlar, alarmın hangi cihazlardan geldiğini anlamanın yanı sıra sesli uyarı ve otomasyon senaryolarını organize etmek için de kullanılabilecek mantıksal yapı taşlarıdır.

GERÇEK PROJE SENARYOSU

“Depo Alanı”na 10 Dedektör, 2 Siren ve Bir Röle Atandığında Ne Olur?

Bir lojistik işletmesinde geniş bir depo bölümü bulunduğunu düşünelim. Deponun farklı noktalarına toplam 10 adet kablosuz duman dedektörü yerleştiriliyor. Tahliye uyarısının depo içerisinde yeterli şekilde duyulabilmesi için 2 adet kablosuz yangın sireni kullanılıyor. Ayrıca yangın alarmı oluştuğunda havalandırma sistemine veya başka bir kontrol girişine sinyal göndermek için panelin dahili rölelerinden biri ya da uyumlu I/O röle modülü senaryoya dahil ediliyor.

OPAX Pro üzerinde önce “Depo Alanı” isimli mantıksal bir alan oluşturulabilir. Daha sonra bu fiziksel bölümde bulunan duman dedektörleri ilgili alanla ilişkilendirilir. Alan için kullanılacak siren bağlantıları yapılandırılır ve röle tarafında gerekli alarm bağlantı mantığı tanımlanır. Böylece sistemdeki cihazların fiziksel olarak aynı bölümde bulunması, yazılım tarafında da anlamlı bir organizasyona dönüştürülmüş olur.

Buradaki önemli nokta şudur: Bu davranış “cihazlar kutudan çıkar çıkmaz otomatik olarak sadece kendi alanındaki sirenleri çalıştırır” anlamına gelmez. Alan, siren ve röle bağlantılarının proje senaryosuna göre doğru yapılandırılması gerekir. Ancak bu yapılandırma yapıldığında panel, alarm kaynağı ile ilgili sesli uyarı ve otomasyon çıkışlarını daha kontrollü bir mimari içerisinde yönetebilir.

Depo Alanı

10 × Kablosuz Duman Dedektörü

2 × Kablosuz Yangın Sireni

1 × Röle / Otomasyon Çıkışı

Alarm senaryosu doğru yapılandırıldığında algılama, uyarı ve otomasyon aynı mantıksal alan altında yönetilebilir.

Depo Alanındaki Tek Bir Alarm Sistem İçerisinde Nasıl İlerler?

Alan bazlı mimarinin değerini anlamanın en iyi yolu, gerçek bir alarm olayını adım adım takip etmektir. Aşağıdaki senaryo, yapılandırılmış bir Depo Alanı üzerinden sistem bileşenlerinin birbirleriyle nasıl ilişkilendirilebileceğini gösterir.

1

Dedektör Yangın Koşulunu Algılar

Depo Alanı içerisinde bulunan on duman dedektöründen biri alarm koşuluna geçtiğinde cihazın alarm bilgisi kontrol paneline ulaşır. Dedektör sistemde ayrı bir kimliğe ve bölge bilgisine sahip olduğu için panel, alarmı yalnızca genel bir “yangın var” sinyali olarak değil, belirli bir cihaz ve tanımlı bölgeyle ilişkili olay olarak değerlendirebilir.

2

Alarm Kaynağı Depo Alanıyla İlişkilendirilir

Dedektör daha önce Depo Alanı ile ilişkilendirilmişse mobil uygulamanın alan yapısı olayın hangi fiziksel bölümle bağlantılı olduğunu anlamayı kolaylaştırır. Böylece güvenlik görevlisi yalnızca cihazın teknik kodunu görmek yerine olayın Depo bölümünden geldiğini daha hızlı değerlendirebilir. Özellikle onlarca veya yüzlerce saha cihazı bulunan projelerde bu bağlam önemli bir operasyon avantajıdır.

3

Bağlantılı Siren Senaryosu Devreye Girer

Alan ayarlarında siren bağlantısı yapılandırılmışsa Depo Alanı için belirlenen kablosuz sirenler yangın senaryosunun sesli ve görsel uyarı bölümünü oluşturabilir. Böylece projeci, sistemde bulunan bütün sirenleri tek bir mantıkla ele almak yerine fiziksel alanlarla ilişkilendirilmiş siren organizasyonu oluşturabilir. Bu özellik özellikle geniş, çok katlı veya farklı kullanım alanlarına ayrılmış tesislerde senaryo tasarımını daha esnek hale getirir.

4

Röle veya I/O Otomasyon Çıkışı Çalıştırılabilir

Röle parametreleri sistem alarmına veya belirli bölge alarmına göre yapılandırılabildiği için Depo alarmı harici bir otomasyon senaryosunun tetikleyicisi olarak kullanılabilir. Projeye göre bu kuru kontak veya röle bilgisi başka bir kontrol sistemine aktarılabilir. Havalandırmanın durdurulması, yangın damperi kontrol girişi, kapı kontrol sistemi veya başka bir otomasyon paneline alarm bilgisi gönderilmesi gibi uygulamalar, bağlı ekipmanın ve projenin gereksinimlerine uygun şekilde tasarlanabilir.

5

Mobil Uygulamada Alanın Alarm Durumu Görülür

OPAX Pro Alan ekranında normal durumdaki ve alarm durumundaki alanların görsel olarak ayrılması, çok bölümlü tesislerde olayın hangi alanda aktif olduğunu daha anlaşılır hale getirir. Bu görünüm, tesis yöneticisinin veya güvenlik personelinin teknik cihaz listeleri arasında dolaşmadan önce olayın genel konumunu değerlendirebilmesine yardımcı olur.

6

Olay Daha Sonra Kayıtlardan İncelenebilir

Alarm Log ve APP İşlem Günlüğü sayesinde olay yalnızca o anda görünür olmakla kalmaz. Alarmın zamanı, cihaz veya alarm türü ve uygulama üzerinden yapılan müdahaleler geçmiş kayıtlar üzerinden tekrar değerlendirilebilir. Böylece olay sonrasında teknik inceleme yapılırken “hangi alan alarm verdi, hangi cihaz olay oluşturdu, hangi kullanıcı hangi işlemi gerçekleştirdi?” gibi sorulara daha sistematik cevaplar aranabilir.

Alan Bazlı Mimari Müşteriye Gerçekte Ne Kazandırır?

Burada satılan özellik yalnızca “alan oluşturabilirsiniz” değildir. Asıl değer, karmaşık bir yangın alarm sisteminin gerçek binanın organizasyonuna göre daha anlaşılır, daha yönetilebilir ve daha esnek hale gelmesidir.

Alarmın Yerini Daha Hızlı Anlama

Teknik cihaz kimliği ile fiziksel alan arasında ilişki kurulduğunda alarmın hangi bina bölümünden geldiği daha kolay yorumlanabilir. Acil durumda saniyeler değerli olduğundan, kullanıcıya anlaşılır konum bağlamı sunmak operasyon açısından önemlidir.

Sirenleri Alan Mantığıyla Organize Etme

Alan ayarındaki siren bağlantısı sayesinde sesli-görsel uyarı cihazları fiziksel bölümlerle ilişkilendirilebilir. Böylece proje mühendisi tesisin yapısına uygun daha ayrıntılı alarm ve tahliye senaryoları oluşturabilir.

Otomasyonları Alarm Kaynağıyla İlişkilendirme

Dahili röle veya I/O modülü üzerinden oluşturulan bağlantılar, belirli sistem veya bölge alarmının harici otomasyonlara aktarılmasını sağlayabilir. Böylece alarm bilgisi sadece duyulan bir uyarı değil, başka güvenlik işlemlerini başlatabilecek bir kontrol sinyaline dönüşebilir.

Bakım Ekibi İçin Daha Düzenli Cihaz Yönetimi

Servis personeli hangi dedektörün hangi fiziksel alanda bulunduğunu sistem üzerinden daha anlaşılır biçimde takip edebilir. Bir cihaz düşük pil veya haberleşme sorunu gösterdiğinde teknik kimliğin yanında alan bilgisinin bulunması saha müdahalesini kolaylaştırabilir.

Büyüyen Projelerde Daha Esnek Organizasyon

Tesise yeni bölüm eklendiğinde cihazların tamamen farklı bir mantıkla yeniden isimlendirilmesi yerine yeni alanlar oluşturularak saha organizasyonu genişletilebilir. Bu yaklaşım etaplı kurulumlarda ve zaman içinde büyüyen ticari yapılarda yönetilebilirliği artırır.

Yönetici İçin Daha Anlaşılır Bir Sistem

Yangın alarm sistemini yalnızca teknik personel kullanmaz. Tesis yöneticileri ve güvenlik görevlileri için “Depo Alarm”, “Ofis Normal” veya “Üretim Alanı” gibi ifadeler, cihaz seri numaralarından çok daha hızlı anlaşılır. Alan yapısı bu nedenle teknik altyapıyla günlük operasyon arasında önemli bir köprüdür.

MERKEZİ AKSESUAR YÖNETİMİ

Tüm Kablosuz Aksesuarları Tek Ekrandan İzleyin ve Yönetin

Kablosuz yangın alarm sisteminin gerçek avantajı yalnızca saha cihazlarının kablo kullanmadan haberleşebilmesi değildir. Profesyonel bir sistemde yüzlerce cihazın sisteme tanımlanması kadar, bu cihazların hangilerinin sağlıklı çalıştığının, hangisinin alarmda olduğunun, hangisinin düşük güç veya sabotaj durumu gösterdiğinin ve hangi cihazın hangi fiziksel bölümle ilişkili olduğunun merkezi olarak görülebilmesi de önemlidir.

OPAX Pro içerisindeki Aksesuarlar bölümü, sisteme eklenmiş farklı kablosuz cihaz kategorilerini tek bir yönetim ekranında toplar. Uygulamadaki kategori ve durum filtreleri sayesinde duman dedektörleri, harici siren, Akıllı I/O Modülü, Akıllı Tekrar Modülü, SOS / manuel yangın ihbar butonu ve I/O bölgeleri ayrı cihaz grupları halinde görüntülenebilir. Böylece kullanıcı büyük bir sistemi kontrol ederken bütün aksesuar listesini tek tek incelemek zorunda kalmadan cihaz türüne veya durumuna göre daha hızlı değerlendirme yapabilir.

Büyük Cihaz Listesini Durumuna Göre Süzün

Aksesuar ekranında cihazların yalnızca türlerine göre değil, durumlarına göre de sınıflandırılabilmesi günlük bakım açısından son derece değerlidir. Normal çalışan cihazların yanında alarm, sabotaj veya düşük güç gibi dikkat gerektiren durumların ayrı başlıklarla görüntülenmesi, teknik personelin problemli cihazları daha hızlı bulabilmesine yardımcı olur.

OK

Normal durumdaki cihazlar

Alarm

Alarm durumundaki cihazlar

Sabotaj

Tamper / müdahale durumu

Düşük Güç

Pil veya güç takibi gereken cihazlar

Kablosuz Duman Dedektörü

Kablosuz duman dedektörü yangın alarm sisteminin sahadaki en kritik algılama elemanlarından biridir. Ancak profesyonel işletme açısından cihazın görevi yalnızca duman algılayıp alarm üretmek değildir. Cihazın sistemle sağlıklı haberleşip haberleşmediğinin, bataryasının uygun durumda olup olmadığının, hangi bölgeye ve hangi alana bağlı bulunduğunun da takip edilebilmesi gerekir. OPAX Pro içerisindeki cihaz detay ekranı bu nedenle dedektörü yalnızca bir alarm sensörü değil, sürekli izlenebilen bir sistem bileşeni haline getirir.

Neleri Görebilirim?

MAC / cihaz kimliği: Her dedektörün sistem içerisinde hangi fiziksel cihaz olduğunu ayırt etmeye yardımcı olan kimlik bilgisi görüntülenebilir. Bu bilgi özellikle bakım, servis ve cihaz değişimi sırasında doğru cihaz üzerinde işlem yapılması için önemlidir.

Düşük batarya durumu: Dedektör bataryasının düşük güç uyarısı oluşturup oluşturmadığı uygulama üzerinden kontrol edilebilir. Böylece bakım ekibi yalnızca cihaz tamamen çalışamaz hale geldikten sonra değil, düşük pil uyarısı oluştuğunda müdahale planlayabilir.

Çevrim içi durumu: Dedektörün panel ile iletişim durumunun online veya çevrim dışı olup olmadığı takip edilebilir. Kablosuz yangın alarm sistemlerinde bu bilgi, cihazın sadece fiziksel olarak tavanda bulunmasının değil gerçekten sistemle haberleşmesinin kontrol edilebilmesi açısından kritik öneme sahiptir.

Sinyal kalitesi: RF iletişim kalitesinin yüzdesel değerle görüntülenmesi, dedektör ile sistem arasındaki kablosuz bağlantının sahadaki koşullar altında değerlendirilmesine yardımcı olur. Özellikle betonarme duvarlar, metal yapılar veya uzun mesafeler bulunan projelerde sinyal verisi kurulum ve bakım kararlarının önemli girdilerinden biridir.

Batarya voltajı: Yalnızca “pil düşük / normal” şeklindeki özet durumun yanında batarya voltajının da görüntülenebilmesi, teknik servis açısından cihazın güç durumunu daha ayrıntılı değerlendirme imkânı sağlar.

Neleri Ayarlayabilirim?

Bölge numarası: Dedektör sistem içerisindeki bölge yapısına göre adreslenebilir. Bu numara alarmın hangi tanımlı bölgeden geldiğinin belirlenmesinde temel referanslardan biridir.

Bölge adı: Teknik cihaz kimliğinin yanında anlaşılır bir bölge adı kullanılarak cihazın saha konumu daha açık hale getirilebilir. “Depo Kuzey”, “Elektrik Odası” veya “Kat 2 Koridor” gibi isimlendirmeler teknik ekip için önemli kolaylık sağlar.

Bölge türü: Dedektörün alarm sistemindeki fonksiyon tipi belirlenebilir. Yangın algılama sisteminde bu tanımlama, cihazdan gelen tetik bilgisinin panel tarafından doğru alarm mantığında değerlendirilmesi için önemlidir.

Kalp atışı / heartbeat aralığı: Kablosuz cihazın panelle periyodik iletişim takibine ilişkin parametre yönetilebilir. İzleme aralığı, cihazın çevrim içi durumunun sistem tarafından hangi periyotta kontrol edildiğiyle bağlantılıdır.

Alan ataması: Dedektör belirli bir fiziksel veya fonksiyonel alanla ilişkilendirilebilir. Bu sayede aynı projede bulunan onlarca dedektör, Depo, Ofis, Üretim veya farklı alan grupları altında daha anlaşılır biçimde organize edilebilir.

Kablosuz Yangın Sireni

Yangın sireni, algılanan tehlikeyi insanların fark edebileceği güçlü bir sesli ve uygun üründe görsel uyarıya dönüştüren kritik çıkış cihazıdır. Kablosuz sirenin avantajı yalnızca kablo ihtiyacının azaltılması değildir. Sirenin sistem içerisinde ayrı kimliğe sahip olması, haberleşme ve güç durumunun izlenebilmesi ve alarm davranışının belirli parametrelerle yapılandırılabilmesi, bakım ve yönetim tarafında önemli bir fark yaratır.

Neleri Görebilirim?

Sirenin MAC / cihaz kimliği, düşük batarya durumu, çevrim içi bağlantı bilgisi, kablosuz sinyal kalitesi ve batarya voltajı uygulama üzerinden takip edilebilir. Böylece sirenin fiziksel olarak kurulmuş olması ile gerçekten sisteme sağlıklı şekilde bağlı olması arasındaki fark uzaktan değerlendirilebilir.

Tamper / manipülasyon durumu da siren detay ekranında görüntülenebilen önemli bilgilerden biridir. Sirenin yerinden oynatılması, kapağının müdahaleye uğraması veya cihazın tamper mekanizmasının hata durumuna geçmesi, yangın alarm sisteminin bütünlüğünü ilgilendiren bir olaydır.

RF sinyal seviyesi ve batarya voltajının birlikte görülebilmesi, teknik personelin sorun analizi yaparken tek bir “siren çalışmıyor” sonucuyla yetinmemesini sağlar. Haberleşme kalitesi, güç seviyesi ve sabotaj durumu ayrı ayrı değerlendirilerek problemin kaynağı hakkında daha fazla ön bilgi elde edilebilir.

Neleri Ayarlayabilirim?

Siren numarası: Cihazın sistem içindeki sıralaması ve kimlik organizasyonu yönetilebilir. Çok sayıda siren kullanılan projelerde bu numaralandırma bakım ve senaryo yönetiminde önem kazanır.

Kalp atışı aralığı: Sirenin panelle periyodik durum iletişiminin izlenmesine ilişkin süre parametresi yapılandırılabilir.

Alarm ışığı rengi: Uygulama ekranında siren için alarm ışığı rengi seçeneği bulunur. Bu özellik uyumlu sirenin görsel uyarı davranışının yapılandırılabilmesine olanak verir.

Alarm süresi: Sirenin alarm durumunda ne kadar süre çalışacağına ilişkin parametre uygulama üzerinden yönetilebilir.

Manipülasyon koruması: Sirenin tamper koruma fonksiyonunun kullanımı yapılandırılabilir. Bu fonksiyon özellikle erişilebilir yükseklikte veya müdahale riski bulunan alanlara monte edilmiş cihazlarda sistem bütünlüğünün izlenmesi açısından önemlidir.

Akıllı I/O Röle Modülü

I/O modülü, yangın alarm sisteminin dış dünyayla konuşmasını sağlayan en önemli entegrasyon bileşenlerinden biridir. Bir tarafta OPAX kablosuz yangın alarm altyapısı bulunurken diğer tarafta kuru kontakla veya röle giriş-çıkışlarıyla kontrol edilebilen farklı sistemler bulunabilir. Akıllı I/O modülü, bu iki taraf arasında programlanabilir bir bağlantı noktası oluşturur.

Neleri Görebilirim?

Modül detay ekranında MAC kimliği, AC enerji kullanımı, batarya kullanımı ve batarya durumu gibi güç bilgileri izlenebilir. Böylece modülün ana besleme üzerinden mi çalıştığı, yedek güç durumunun nasıl olduğu ve bir güç arızası bulunup bulunmadığı daha kolay değerlendirilebilir.

Çevrim içi durumu ve kablosuz sinyal kalitesinin görüntülenmesi, I/O modülünün yalnızca elektriksel olarak enerjili olup olmadığını değil, aynı zamanda kontrol paneliyle RF haberleşmesinin durumunu da değerlendirmeye yardımcı olur.

Batarya voltajı gibi sayısal güç verilerinin görülebilmesi, bakım ekibine güç kaynağının genel durumunu yorumlamak için ek bilgi sunar. Özellikle I/O modülü kritik bir harici otomasyonu kontrol ediyorsa, bu cihazın sağlık durumunun uzaktan görülebilmesi sistem güvenilirliği açısından değerlidir.

Neleri Ayarlayabilirim?

Modül numarası ve kalp atışı aralığı gibi temel cihaz parametreleri yapılandırılabilir. Bunun yanında modüle ait röle ve bölge sekmeleri, cihazı yalnızca pasif bir giriş modülü olmaktan çıkararak aktif otomasyon bileşenine dönüştürür.

Uygulama üzerinde dört ayrı röle çıkışının görüntülenebilmesi ve desteklenen manuel açma-kapatma işlemlerinin yapılabilmesi, bakım ve test süreçlerinde önemli kolaylık sağlar.

Röle parametrelerinde sistem alarmı bağlantısı, belirli bölge alarmıyla bağlantı, bağlantılı çıkış süresi ve zamanlı ON/OFF gibi seçenekler kullanılabilir. Böylece aynı modül farklı projelerde farklı yangın otomasyon senaryolarına uyarlanabilir.

Modülün bölge girişleri etkinleştirilebilir ve her giriş için bölge numarası gibi tanımlamalar yapılabilir. Bu özellik mevcut kuru kontak veya kablolu alarm bilgisinin OPAX sistemine dahil edilmesi gereken hibrit projelerde son derece değerlidir.

Kablosuz Repeater

Kablosuz yangın alarm sistemlerinde RF kapsaması proje kalitesinin temel unsurlarından biridir. Dedektör ile panel arasındaki mesafe arttığında, kalın betonarme duvarlar bulunduğunda, yangın kapıları veya geniş metal yüzeyler RF yayılımını zorlaştırdığında sistem tasarımı yalnızca “daha güçlü sinyal gönderelim” mantığıyla çözülemez. Uygun noktaya konumlandırılan kablosuz repeater, haberleşmenin ulaşmasının zor olduğu alanlarda iletişim mesafesinin geliştirilmesine yardımcı olur.

Neleri Görebilirim?

Repeater, Aksesuarlar ekranında ayrı bir Akıllı Tekrar Modülü kategorisi altında sistemin kayıtlı bileşenlerinden biri olarak görüntülenebilir. Cihaz kartı üzerinden cihazın kimliği ve modül numarası gibi tanımlayıcı bilgiler sistem organizasyonu içerisinde takip edilebilir.

Bu görünürlük önemlidir; çünkü repeater yangın algılamasını doğrudan yapan cihaz değildir, ancak kablosuz dedektörlerle panel arasındaki iletişim altyapısının güvenilirliği açısından kritik rol oynar. Dolayısıyla repeater'ın sistem içerisinde ayrı ve tanımlı bir aksesuar olarak izlenebilmesi, RF mimarisinin bakımını kolaylaştırır.

Neleri Ayarlayabilirim?

Repeater detay ekranında modül numarası ve kalp atışı / heartbeat aralığı gibi temel parametreler yapılandırılabilir. Kalp atışı mantığı cihazın sistem tarafından periyodik olarak izlenebilmesi açısından önem taşır.

Repeater kullanımındaki en kritik konu yazılım ayarından önce doğru fiziksel konumlandırmadır. Panel ile sorun yaşayan cihaz arasındaki RF koşulları değerlendirilerek uygun montaj noktası seçilmelidir. Büyük metal yüzeylerden, yüksek frekanslı parazit kaynaklarından ve RF sinyalini ciddi biçimde zayıflatabilecek engellerden kaçınılması kablosuz altyapının güvenilirliği açısından önemlidir.

Manuel Yangın İhbar Butonu

Otomatik duman algılama yangın güvenliğinin önemli bir parçasıdır; ancak yangını veya acil durumu ilk fark eden kişinin sistemi manuel olarak tetikleyebilmesi de vazgeçilmezdir. Kablosuz manuel yangın ihbar butonu, fiziksel buton fonksiyonunu OPAX'ın adreslenebilir ve izlenebilir kablosuz sistem yapısına dahil eder. Böylece manuel alarm noktası da diğer aksesuarlar gibi cihaz kimliği, iletişim durumu ve alan ilişkisiyle birlikte yönetilebilir.

Neleri Görebilirim?

Manuel ihbar butonunun MAC kimliği uygulama üzerinden görülebilir. Böylece alarmı gönderen fiziksel cihazın sistem içerisindeki benzersiz kimliği bakım ve servis işlemlerinde kolayca belirlenebilir.

Cihazın çevrim içi durumu ve RF sinyal kalitesi takip edilebilir. Manuel butonun uzun
