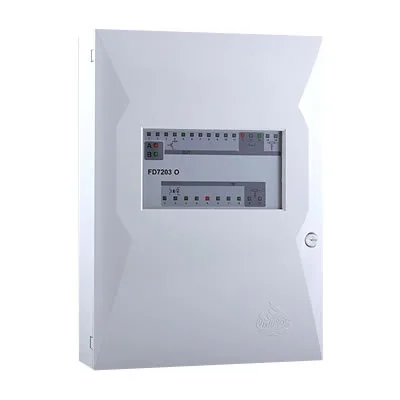

UniPOS FD 7203 — 10 Giriş / 16 Çıkış Kontrol Modülü

Adresli yangın algılama projelerinde geniş ölçekli izleme ve kumanda için tasarlanmış, kısa devre izolatörlü ve programlanabilir I/O modülüdür. HVAC, duman kontrolü, asansör, enerji kesme, kapı tutucu, yönlendirme ve BMS entegrasyonlarında yüksek sayıda sebep–sonuç kurgusunu tek gövdede yönetir.

10 Bağımsız Giriş 16 Programlanabilir Çıkış Çift İzolatör (Sinyal & Güç) EN 54-17/18 Uyumlu Seri

Nedir? Nerelerde / Senaryolar Hangi Paneller Destekler? Montaj & Yerleşim Hangi Alanlarda? Kaç Metrede Bir? Teknik Özellikler Kablolama İpuçları SSS

FD 7203 Nedir?

FD 7203; adresli yangın alarm sistemlerinde harici cihazların izlenmesi (girişler) ve kontrol edilmesi (çıkışlar) amacıyla kullanılan, adreslenebilir I/O kontrol modülüdür. “10 giriş / 16 çıkış” sürümü; fanlar, damperler, asansörler, manyetik kapı tutucular, yönlendirme tabelaları, siren/flasher grupları ve gaz kesme vanaları gibi çok sayıdaki yükün aynı nokta üzerinden yönetilmesini sağlar.

• Her kanal ayrı ayrı programlanır, sebep–sonuç senaryolarına atanır.
• Sinyal ve haricî besleme hatlarında kısa devre izolatörü bulunur.
• Genel amaçlı I/O modülü olarak veya mimic / itfaiyeci panel arayüzü olarak kullanılabilir.

Nerelerde Kullanılır?

• AVM, otel, hastane, kampüs, havaalanı ve endüstri tesisleri
• Yüksek katlı konut/ofis blokları, otoparklar, depo ve lojistik alanlar
• BMS entegrasyonu gereken akıllı bina uygulamaları

Tipik Senaryolar

• Yangında damper kapat, duman egzoz fanını çalıştır, taze havayı durdur.
• Yangın katındaki kapı tutucuları bırak, yangın kapısı kapan.
• Asansörleri itfaiye moduna al, yangın katından uzaklaştır.
• Gaz/elektrik vanası kapat, pano beslemelerini kes.
• Siren–flasher ve yönlendirme tabelalarını senaryoya göre sür.

Hangi Panelleri Destekler?

FD 7203; UniPOS’un IFS7000 serisi adresli yangın alarm panelleri ile uyumludur (ör. IFS-7002). Haberleşme, adresli döngü üzerinden yapılır ve panelin sebep–sonuç motoru ile tam entegre çalışır.

IFS7002 (1/2/4 Loop) UniPOS Adresli Döngü Soft Addressing

Montajı Nereye Yapılmalı?

• Modülü, kontrol edeceği yüklerin yakınına (HVAC panosu, damper kutusu, asansör kumanda odası, kapı tutucu hattı vb.) konumlandırın. Bu, kablo metrajını ve gerilim düşümünü azaltır.
• Kuru ve tozsuz pano/şaft içine; doğrudan güneş, yoğun nem ve titreşimden uzak bir noktaya yerleştirin.
• Adres hattı için yangına dayanıklı bükülü çift; güç hattı için uygun kesitte (tipik 2×1,5 mm²) kablo kullanın.
• EMI kaynaklarından (yüksek güçlü motor sürücüleri vb.) ve güçlü manyetik alanlardan kaçının.
• Çalışma aralığına (yaklaşık –5…+40 °C, yoğuşmasız %95 RH) uygun yer seçin.

İpuçları: Kat/mahal bazlı dağıtım yapın; her modül yakındaki ekipman grubunu yönetsin. Arıza izolasyonu için modülleri hat üzerinde bölgesel yerleştirmek bakım kolaylığı sağlar.

Hangi Alanlarda Kullanılmalı?

• Hastane: duman kontrolü, basınçlandırma, otomatik kapılar
• AVM / Otel: asansörler, otopark havalandırma, yönlendirme
• Endüstri: proses fanları, gaz vanaları, yerel sirenler
• Kampüs / Eğitim: bölgesel I/O, BMS kontağı

Ne Zaman Tercih Edilmeli?

• Panel üzerindeki röle/izleme sayısı yetersiz kaldığında
• Çok sayıda bağımsız sebep–sonuç kurgusu gerektiğinde
• Uzun saha kablolamasını yerinde I/O ile azaltmak istendiğinde
• BMS ile kuru kontak / open-collector entegrasyonu planlandığında

Kaç Metrede Bir Kullanılmalı?

FD 7203 bir kontrol modülüdür (dedektör değildir); bu yüzden “metreye göre yerleştirme” kuralı yoktur. Planlama kontrol edilecek cihaz sayısına ve kablo güzergâhına göre yapılır. Genel uygulama yaklaşımı şudur:

• Her kat/mahal için en az bir modül; aynı mahalde birden fazla yük varsa ek I/O ihtiyacına göre artırın.
• Tek bir modül ile beslenen yüklerin kablo uzunluğu pratikte 30–50 m aralığını geçmeyecek şekilde planlanır; daha uzun hatlarda gerilim düşümü ve bakım zorluğu artar.
• HVAC pano, asansör odası, damper kutusu gibi yerel ekipman merkezlerinin yakınına konumlandırmak en verimli çözümdür.

Not: Nihai yerleşim; kablo kesiti, yük akımı ve proje şartnamesine göre hesaplanmalıdır.

Teknik Özellikler

Model FD 7203 – 10 Giriş / 16 Çıkış (Adresli I/O Kontrol Modülü)
Giriş Sayısı Toplam 10 giriş: 8× galvanik izolasyonlu programlanabilir (5…30 V DC ile tetik), 2× izlemeli (EOL 3,6 kΩ; kısa <0,5 kΩ; alarm 0,6–1,4 kΩ; bekleme 1,5–4,8 kΩ; kopuk >4,8 kΩ)
Çıkış Sayısı Toplam 16 çıkış: 3× röle (C/NO/NC, 30 V DC/1 A veya 125 V AC/0,5 A), 2× izlemeli (12…30 V DC, 150 mA tepe, EOL 1,0 kΩ), 11× open-collector (≤30 V DC, 35 mA)
Adres Hattı 15…30 V DC; beklemede <350 µA; alarm ≈3 mA — kısa devre izolatörlü
Haricî Besleme 12…30 V DC; beklemede <35 mA; alarmda azami ~1 A (yük durumuna bağlı) — güç hattında izolatör
Standartlar EN 54-17 (Kısa Devre İzolatörleri), EN 54-18 (Giriş/Çıkış Cihazları) serisiyle uyumlu mimari
Çevresel –5…+40 °C; ≤%95 RH (yoğuşmasız)
Boyut / Ağırlık Yaklaşık 313×218×85 mm; ~1,17 kg
Programlama Panel yazılımından sebep–sonuç kurgusu; her giriş/çıkış için bağımsız parametreler, gecikme/koşul tanımları

İzlemeli (monitored) giriş/çıkış kullanılan devrelerde, hat sonu direncini (EOL) belirtilen değerlere göre bağlayın. Yanlış EOL, sürekli arıza veya yanlış alarm sebebi olabilir.

Bağlantı İpuçları

• Röle çıkışlarını BMS/asansör/HVAC kumanda kartlarına kuru kontak olarak verin.
• İzlemeli çıkışları (1,0 kΩ EOL) küçük işaret lambası, yerel siren ya da ara röle sürmek için kullanın.
• Open-collector çıkışlarda akımı 35 mA sınırını aşmamak için ara röle ile kuvvetlendirin.
• Girişlerde 3,6 kΩ EOL ile kısa/alarım/kopuk durumlarını izleyin.

Örnek Sebep–Sonuç

• Kat X’te duman algısı ⇒ Damper A Kapat, Egzoz Fanı-1 Çalış
• Aynı anda ⇒ Kapı Tutucular Bırak, Asansörleri Lobiye Çağır
• Gaz algısı ⇒ Gaz Vanası Kapat, Havalandırma Stop

Bu kurgular panel yazılımında saniye cinsinden gecikme ve koşullarla zenginleştirilebilir.

Sıkça Sorulan Sorular

Bu modül kaç cihazı aynı anda sürebilir? — Toplam 16 çıkış vardır; röle ve izlemeli çıkışlar daha yüksek akımlar için uygundur. Çoklu siren/fan gibi yüklerde ara röle/role grubu kullanmanız önerilir.

FD 7203’ü BMS’ye nasıl bağlarım? — Röle çıkışlarını dry contact olarak BMS dijital girişlerine; BMS’den gelecek kumandaları modülün izlemeli/izlemsiz girişlerine vererek çift yönlü entegrasyon sağlanır.

Adresleme nasıl yapılır? — UniPOS panel yazılımından soft addressing ile her modüle benzersiz adres atanır; giriş/çıkış isimleri ve sebep–sonuç eşlemesi bu aşamada tanımlanır.

Teknik değerler; sahadaki yük akımı, kablo kesiti ve ülke mevzuatına göre kontrol edilmelidir. Nihai projelendirme yetkili mühendis/uygulayıcı tarafından yapılmalıdır.

Teknik Özellikler

• Model: FD 7203 – 10 Giriş / 16 Çıkış (Adresli I/O Kontrol Modülü)
• Giriş Sayısı: Toplam 10 giriş: 8× galvanik izolasyonlu programlanabilir (5…30 V DC ile tetik) , 2× izlemeli (EOL 3,6 kΩ; kısa <0,5 kΩ; alarm 0,6–1,4 kΩ; bekleme 1,5–4,8 kΩ; kopuk >4,8 kΩ)
• Çıkış Sayısı: Toplam 16 çıkış: 3× röle (C/NO/NC, 30 V DC/1 A veya 125 V AC/0,5 A), 2× izlemeli (12…30 V DC, 150 mA tepe, EOL 1,0 kΩ), 11× open-collector (≤30 V DC, 35 mA)
• Adres Hattı: 15…30 V DC; beklemede <350 µA; alarm ≈3 mA — kısa devre izolatörlü
• Haricî Besleme: 12…30 V DC; beklemede <35 mA; alarmda azami ~ 1 A (yük durumuna bağlı) — güç hattında izolatör
• Standartlar: EN 54-17 (Kısa Devre İzolatörleri), EN 54-18 (Giriş/Çıkış Cihazları) serisiyle uyumlu mimari
• Çevresel: –5…+40 °C; ≤%95 RH (yoğuşmasız)
• Boyut / Ağırlık: Yaklaşık 313×218×85 mm ; ~ 1,17 kg
• Programlama: Panel yazılımından sebep–sonuç kurgusu; her giriş/çıkış için bağımsız parametreler, gecikme/koşul tanımları
